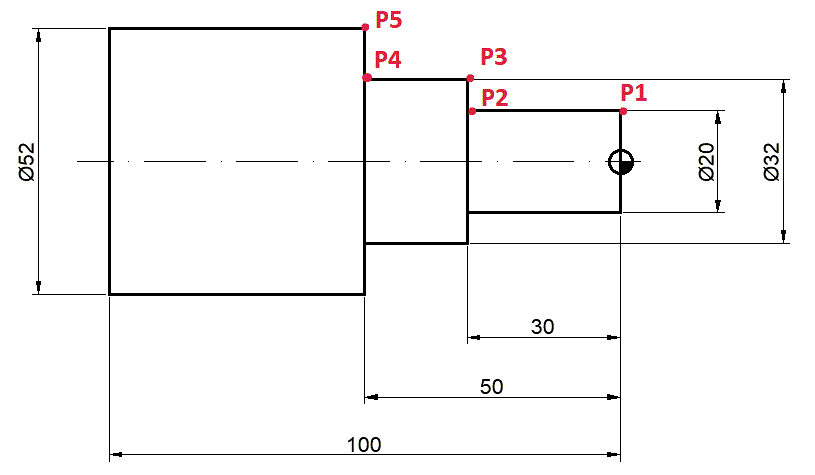

1) Elabore as coordenadas de contorno da peça
abaixo utilizando o sistema de coordenadas absolutas.
|
EIXO X
|
EIXO Z
|
|
|
P0
|
X 60
|
Z 5
|
|
P1
|
14
|
0
|
|
P2
|
20
|
-3
|
|
P3
|
20
|
-24
|
|
P4
|
32
|
-30 R6
|
|
P5
|
32
|
-50
|
|
P6
|
52
|
-60 R10
|
2) Elabore o programa
CNC de usinagem da peça atendendo aos seguintes parâmetros:
- Programação utilizando
sistema de coordenadas absolutas
- Programação em milímetros
- Programação em RPM
- Avanço em mm/min
- Cancelar
compensação do raio da ferramenta
- Utilizar ferramenta de
desbaste 0101
- Ativar sistema de coordenadas zero-peça
- Aproximar
ferramenta da peça com coordenadas P0 com avanço rápido.
- Limitar rotação máxima do
eixo-árvore em 500 RPM
- Ligar rotação do
eixo-árvore em sentido anti-horário
- Ciclo de desbaste:
passo com espessura de 3 mm e afastamento de 1mm na
volta.
- Ciclo de desbaste:
deixar 1 mm de sobremetal no eixo X e 0 mm de
sobremetal no eixo Z para acabamento.
- Avanço da ferramenta de 0,9
mm/min
- Ao término da usinagem, afastar
a ferramenta da peça com coordenadas: X180 Z0.
- Desligar o eixo árvore e
finalizar programa.
OBSERVAÇÕES
GERAIS:
- Seguir a estrutura básica
de um programa CNC:
Identificação do programa
Comandos tecnológicos (cabeçalho)
Comandos de usinagem
Comandos de finalização
- Utilizar avanço rápido da
ferramenta sempre que for possível.
- Atentar-se ao tipo de
interpolação selecionado em cada bloco do programa (linear, circular horário,
circular anti-horário).
- Escrever ponto-vírgula ( ;
) no final de cada bloco.
O0006
N10 G90 G21 G97 G94 G40 ;
N20 T0101 ;
N30 G54 G00 X60 Z5 ;
N40 G92 S500 M04 ;
N50 G71 U3 R1 ;
N60 G71 P70 Q130 U1 Z0 F0.9 ;
N70 G01 X14 Z0 ;
N80 X20 Z-3 ;
N90 Z-24 ;
N100 G02 X32 Z-30 R6 ;
N110 G01 Z-50 ;
N120 G03 X52 Z-60 R10 ;
N130 G00 X180 Z0 ;
N140 M05 ;
N150 M30 ;
